sábado, 2 de agosto de 2014

Reportes de prácticas



Como reportar las prácticas.

Todos los alumnos construirán su propio portafolio de evidencias, guardando sus prácticas y tareas en SkyDrive en una carpeta (compartida con el profesor) y con hipervínculos desde su blog.


*** Cómo crear un Blog en Blogger ***








Cada alumno subirá a una carpeta de SkyDrive las tareas, reportes y prácticas las cuales serán archivadas de manera ordenada. Adicionalmente en la carpeta se incluirá una lista en Excel con hipervínculos a cada documento y la auto evaluación correspondiente.

Las listas de alumnos en Excel son:

Las prácticas y tareas deberán ser subidas a SkyDrive en carpeta compartida con el profesor, y luego a su blog, salvo cuando específicamente se indique que sean entregadas de manera impresa.

Requisitos de las prácticas y tareas. Las prácticas y tareas se reportan por escrito y deben cumplir los siguientes requisitos:

*Haber sido elaboradas únicamente por los integrantes del equipo que las entrega.
*Ser entregadas de manera impresa y con la mejor presentación posible.
*Sin faltas de ortografía. Las faltas de ortografía se penalizan con 1/100 de tu calificación, por cada falta hasta un máximo de 20 faltas ortográficas. Con más de 20 faltas se calificará con 0 (cero) la tarea correspondiente. Se recomienda utilizar el corrector ortográfico de Word al elaborar las tareas.

*No son un trabajo de copiar y pegar (COPY AND PASTE), deben ser redactadas por ustedes en sus propias palabras.

En la portada se especificará lo siguiente:
*Tema y subtemas del trabajo
*Nombre, y número de control de los alumnos que integran el equipo.
*Nombre del profesor
*Nombre de la materia
*Fecha de entrega

Debe incluirse un índice del contenido.
En el caso de tareas, debe describir de manera clara cuales son los objetivos del trabajo.En el encabezado se debe incluir el nombre del reporte que se trate (nombre de la práctica o tarea) y en el pie de página el nombre del autor (o nombres si es un trabajo en equipo) y el número de hoja.

Si el trabajo fue en equipo, deben describir la participación de cada integrante del equipo.

En el interior del reporte deberá incluirse el número y descripción del subtema, así como su explicación detallada. Debe indicarse como se realizó cada una de las acciones propuestas en los diversos incisos. En donde sea conveniente, deberá incluirse una captura de pantalla que ilustre acerca de lo que se explica

Es RESPONSABILIDAD de los integrantes del equipo entregar puntualmente cada una de las tareas asignadas. Cada una de ellas tiene una fecha límite de entrega. Si no es entregada dentro del periodo especificado, no se tomará en cuenta para la calificación (sin excepciones y bajo ninguna condición).

Utilizar referencias bibliográficas para citar los textos o fuentes utilizadas.

viernes, 1 de agosto de 2014

Gráficos en Excel

Entendemos por gráfico (o gráfica), a la representación esquemática de datos numéricos, que permiten determinar la relación que estos mantienen entre sí. En su gran mayoría los gráficos se inscriben en un sistema de ejes coordenados.
Existen múltiples tipos de gráficos, algunos de los más usuales son:

Gráficos de barras
Los gráficos de barras ilustran comparaciones entre los elementos individuales.
Gráfico de barras simples:



Gráfico de barras múltiples.

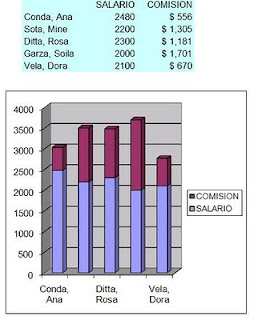

Gráfico de barras compuestas.



Histograma.

Permite representar una distribución de frecuencias de una variable cuantitativa continua.
Está formado por rectángulos unidos a otros, cuyos vértices de la base coinciden con los limites de los intervalos y el centro de cada intervalo es la marca de clase que representamos en el eje de las abscisas. La altura de cada rectángulo es proporcional a la frecuencia del intervalo respectivo.


El gráfico de Gantt
Tiene por objetivo mostrar el tiempo previsto para realizar las diferentes tareas o actividades a lo largo de un tiempo total determinado.

Gráfico circular, de sectores o pastel.

Permite representar distribuciones de frecuencias relativas (%) de una variable. En este gráfico la medida del ángulo de cada sector corresponde a su porcentaje sobre el total.



Pastel dentro de pastel

Gráfico XY (dispersión)
El tipo de gráfica XY (dispersión) utiliza las coordenadas cartesianas para mostrar los valores de dos variables para un conjunto de datos. Usualmente muestra la columna Y como función de la columna X   o sea Y = f(X).
Son muy útiles para poder entender el comportamiento de distintas ecuaciones físicas o matemáticas a simple vista y para poder establecer comparaciones entre ellas al trazar sobre un mismo gráfico varias ecuaciones.   Se emplea mucho en control de calidad.

.


Curvas de oferta y demanda de Fleeming Jenkin
La primera ley sostiene que el precio de mercado es aquel en donde se cruzan las curvas de oferta y demanda.
La segunda ley afirma que si la oferta total aumenta el precio cae, y si la demanda total o «fondo de compra» aumenta, el precio sube.
Y según la tercera ley, el precio a largo plazo de los artículos manufacturados depende fundamentalmente del coste de producción, mientras que la cantidad producida depende fundamentalmente de la demanda.



Los gráficos de dispersión  XY comparan a la vez dos conjuntos de números, uno en el eje horizontal (X) y otro en el eje vertical (Y). Los valores de datos se representan dispersos por el gráfico. Usualmente los vemos como una nube de puntos.

Podemos emplear este tipo de gráficos para gráficas de ingeniería. La siguiente figura muestra una gráfica en coordenadas polares.




Linea de Tendencia

Una
línea de tendencia representa una tendencia en una serie de datos obtenidos a través de un largo período. Este tipo de líneas puede decirnos si un conjunto de datos en particular (como por ejemplo, el PBI, el precio del petróleo o el valor de las acciones) han aumentado o decrementado en un determinado período.8 Se puede dibujar una línea de tendencia a simple vista fácilmente a partir de un grupo de puntos, pero su posición y pendiente se calcula de manera más precisa utilizando técnicas estadísticas como las regresiones lineales. Las líneas de tendencia son generalmente líneas rectas, aunque algunas variaciones utilizan polinomios de mayor grado dependiendo de la curvatura deseada en la línea.    (Wikipedia)





Líneas de tendencia y función PRONOSTICO



Vincular un título de un gráfico a una celda de la hoja de cálculo
●   Haga clic en el título.

·        ●    Escriba en la barra de fórmulas un signo igual (=).

·        ●    Seleccione la celda de la hoja de cálculo que contiene la información que desea mostrar en el gráfico.

●    Presione ENTER




Ejercicios propuestos de gráficas para administración
GRÁFICOS DE CONTROL
Otros gráficos muy utilizados en control estadístico de calidad son los gráficos de control X – R, mismos que muestran los valores promedio y los rangos, así como sus límites de control  y sirven para determinar si las características del proceso se localizan consistentemente dentro de los limites de control extremos.


Subgrupo
1
2
3
4
5
6
7
8
9
10
0
7
5
-3
3
-2
9
4
9
2
Observaciones
3
2
-1
0
2
-7
2
3
8
1
5
4
2
3
1
-4
6
3
9
3
Promedio
Media
2.67
4.33
2.00
0.00
2.00
-4.33
5.67
3.33
8.67
2.00
2.63
R
5
5
6
6
2
5
7
1
1
2
4.00
Gráfica
LCI
-1.46
-1.46
-1.46
-1.46
-1.46
-1.46
-1.46
-1.46
-1.46
-1.46
de
LC
2.63
2.63
2.63
2.63
2.63
2.63
2.63
2.63
2.63
2.63
medias
LCS
6.73
6.73
6.73
6.73
6.73
6.73
6.73
6.73
6.73
6.73
Gráfica
LCI
0
0
0
0
0
0
0
0
0
0
de
LC
4.00
4.00
4.00
4.00
4.00
4.00
4.00
4.00
4.00
4.00
R
LCS
10.30
10.30
10.30
10.30
10.30
10.30
10.30
10.30
10.30
10.30


Diagrama de Pareto.  Grafica de barras proporcionales a la magnitud de los datos, ordenadas de manera decreciente, con una línea que muestra el total acumulado al agregar cada elemento. Sirve para priorizar los problemas.






CATEGORÍA

FRECUENCIA


FRECUENCIA
ACUMULADA

PORCENTAJE
ACUMULADO

Embarque

1583


1583

74%

Captura de órdenes

278


1861

87%

Facturación

146


2007

93%

Sin razón reportada

109


2116

99%

Otros

31


2147

100%

TOTAL

2147










Referencias adicionales:

http://www.mat.uda.cl/hsalinas/cursos/2012/estadistica/Excel.Avanzado.pdf

http://office.microsoft.com/es-es/excel-help/tipos-de-graficos-disponibles-HA001233737.aspx

http://excellentias.com/2011/08/tutorial-excel-graficos-interactivos-con-controles/

http://hojamat.es/guias/guiaexcel/guia73.pdf
